鋳物製品が出来るまで
型製作
デザイン図をスキャナで読み込み、二次元図を作成します。

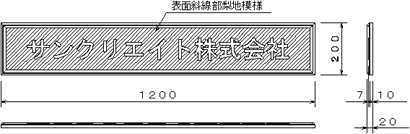

寸法、サイズ等を正確に確認し、CADデータを作成します。
二次元図から三次元形状を作成するには、断面形状を入力しデザイン図と比較しながら 形状を作成していきます。

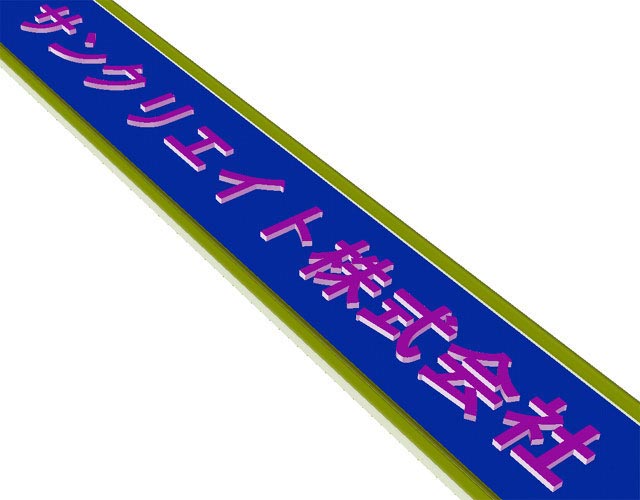

三次元形状を様々な方向から確認し、形状の承認を頂くとCAM作業へと移ります。

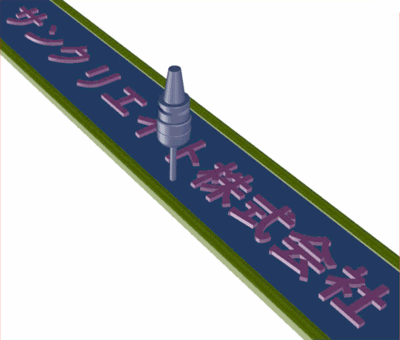

図中を横切っている白い線はNCルーターの加工経路を表示したものです。 この経路に沿って中央部にある工具が回転しながら切削し形状を削り出していきます。
デザイン図をスキャナで読み込み、二次元図を作成します。
寸法、サイズ等を正確に確認し、CADデータを作成します。
二次元図から三次元形状を作成するには、断面形状を入力しデザイン図と比較しながら 形状を作成していきます。
三次元形状を様々な方向から確認し、形状の承認を頂くとCAM作業へと移ります。
図中を横切っている白い線はNCルーターの加工経路を表示したものです。 この経路に沿って中央部にある工具が回転しながら切削し形状を削り出していきます。
